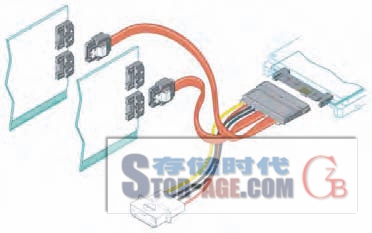

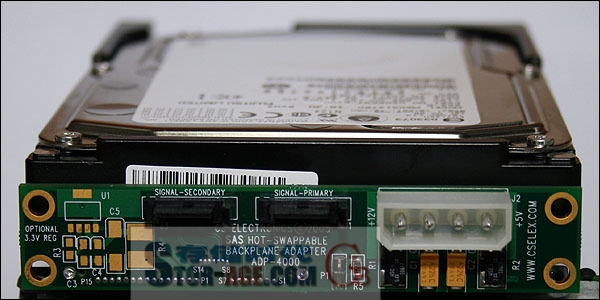

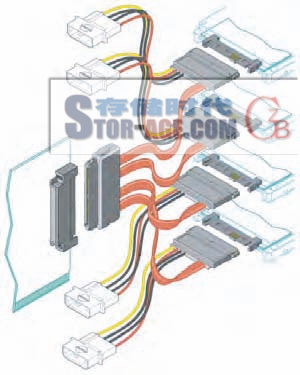

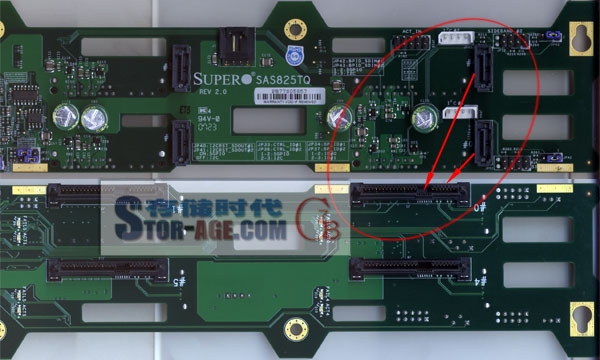

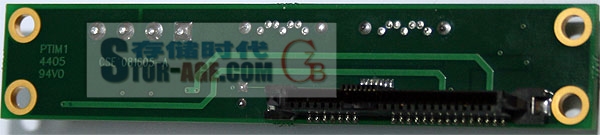

SAS驱动器连接（下）：双端口实现 2020-03-28 服务器 暂无评论 3456 次阅读 SAS样式连接器的好处当然是用起来方便，但在连接SAS硬盘驱动器时，却也有个潜在的问题——并不是用SAS样式（SFF-8482规范）的插座与SAS硬盘/磁带驱动器的插头相连就可以实现双端口功能。  SAS驱动器上的双端口分别连接到两个SAS HBA/RAID卡，以提高可用性 我们必须明确，SAS设备端（device，主要指驱动器）设计双端口功能，初衷不是为了提高带宽，而是要防止主机端出现单点故障，提高SAS驱动器的可用性。因此，SAS驱动器连接插头上的两个端口，不能连接到同一个SAS主机控制器设备（SAS IC/HBA/RAID卡）乃至同一台主机上（SAS host），而是有主、从（Primary和Secondary）之分，分别连接到两个SAS HBA或RAID卡上，采用Active-Active（双活）模式，确保任何一个SAS HBA/RAID卡出故障时，SAS硬盘/磁带驱动器仍能被另一个SAS HBA/RAID所在的主机访问，如上图所示。  SAS线缆直连的典型状况——无法实现双端口 然而，多数情况下，配合SAS HBA/RAID卡使用的SAS线缆，无法同时连接到两个SAS HBA/RAID卡上。在SAS HBA/RAID卡通过SAS线缆直接与SAS硬盘/磁带驱动器相连的时候，因为SAS规范不允许SAS硬盘驱动器的两个端口连接到同一HBA/RAID卡（前面已经说过，双端口设计不是为了增加带宽，而是高可用性和容灾的需要），所以这些SAS线缆上每一个用于连接SAS硬盘/磁带驱动器的SAS样式连接器只分配了一根单端口的连接线，如上图所示。换句话说，这样的SAS样式连接器受对外（主机端）为单路连接的限制，实际上仅有主端口是可用的，但在插入后却无法避免地将SAS硬盘/磁带驱动器的从端口一并占据，反而令双端口功能形同虚设。  ADP-4000 SAS热插拔背板适配器上的SAS样式连接器，用于连接SAS硬盘驱动器 所以，若想要双端口发挥作用，SAS样式连接器通常应该出现在磁盘背板上，接纳SAS硬盘驱动器的插入，而另一侧可以是一对SATA样式连接器（分别对应SAS样式连接器的主、从端口），迎接来自两个HBA/RAID卡上的SAS线缆，实现高可用性。  CS Electronics出品的ADP-4000 SAS热插拔背板适配器，可以把它当作一个“迷你背板” 正因如此，某些SAS HBA/RAID卡配套的SAS线缆，在设备一端用的不是SAS样式连接器，而是利于实现双端口的SATA样式连接器。然而，前面已经介绍过，SATA样式连接器不能插入SAS硬盘驱动器。在这种情况下，可以使用上图所示的SAS-SATA适配器：一端为SAS样式连接器，用来插入SAS硬盘驱动器；另一端（也就是面对我们的）有两个分为主、从的SATA样式连接器，对应SAS硬盘驱动器的两个端口，采用SATA样式连接器的SAS线缆插入标有“主信号”（Signal-Primary）的连接器，便可通过SAS硬盘驱动器的主端口访问，另一个（Signal-Secondary）同理类推。如果两者各连一个SAS HBA/RAID卡，还能组成高可用性配置。  红色椭圆圈内可以作为一个在SAS背板上实现双端口的范例——主机侧两个SATA样式连接器（上），分别对应SAS样式连接器（下）的主、从端口，如红色箭头所示 为了进一步展示双端口在SAS背板上的实现，不妨以SuperMicro的SAS825TQ背板来加以说明，如上图。需要强调的是，作为一款主要用于服务器的磁盘背板，SAS825TQ并不支持双端口，其上的每一个SAS样式连接器只对应主机侧的一个SATA样式连接器，除非去掉半数的SAS样式连接器，否则红色椭圆圈内的情况不会出现。当然，将SATA样式连接器的数量增加一倍也可以，但过多孤立的连接器又会带来占地面积过大和不利于布线的问题，下一页将为您献上解决之道。 转自https://blog.51cto.com/gelada/155991 标签: sas 本作品采用 知识共享署名-相同方式共享 4.0 国际许可协议 进行许可。
